Рисунок 8 - Шкала для снятия показаний ИТМ-1Б

Порядок определения:

обрезать с обоих концов индикаторную трубку;

обрезать с обоих концов окислительную трубку (обрезание со стороны ампулы нужно выполнить так, чтобы образующееся отверстие было меньше диаметра ампулы. Если этого не сделать, то при наклоне трубки ампула может выпасть);

ампуловскрывателем раздавить ампулу окислительной трубки и встряхнуть ее в направлении стекловолокна для смачивания;

через муфту соединить окислительную и индикаторную трубки;

вставить трубки в газоанализатор и прокачать объем 280 мл;

снять показания.

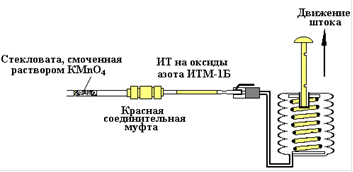

Все выше указанные действия отображены на рисунке 9.

Рисунок 9 - Порядок определения окислов азота

Главным недостатком данной индикаторной трубки является ее малый диапазон измерения. В практике имели место случаи с проливом азотного тетраоксида, который создавал исключительно высокие концентрации. В процессе определения наблюдались случаи отрабатывания ИТ по всей длине уже на этапе ее вскрытия. Дальнейшее измерение было невозможно. Диапазон концентраций при проливе очень широк и угадать, в каком поддиапазоне можно провести определения весьма затруднительно. По этой причине любые работы в области исследования процессов определения азотного тетра оксида являются важными и перспективными.

Колориметрическое определение двуокиси азота по реакции с бензидином и

b

-нафтолом

При протягивании воздуха, содержащего двуокись азота, через индикаторную трубку с силикагелем, пропитанным растворами солянокислого бензидина и b-нафтола, цвет индикаторного порошка изменяется. Интенсивность появившейся окраски измеряют по стандартной шкале и определяют концентрацию двуокиси азота в воздухе.

Чувствительность метода 0,5 мг/м3 при отборе 100 мл воздуха.

Реактивы:

1) солянокислый бензидин, насыщенный спиртовой раствор (0,5 мл, 1 мл, 5 мл;

) b-нафтол, 0,5%-ный спиртовой раствор;

) хлорид никеля NiCl2 - 6Н2О, 0,1%-ный спиртовой раствор.

Индикаторный порошок. Смешивают 0,5 г мелкого силикагеля с 0,2 мл насыщенного раствора солянокислого бензидина до тех пор, пока порошок не станет сухим на вид. Затем прибавляют 0,1 мл 0,5%-ного раствора b-нафтола, 0,1 мл 0,1%-ного раствора хлорида никеля, порошок перемешивают и высушивают при комнатной температуре. Индикаторный порошок должен быть белого цвета.

Индикаторные трубки. В стеклянную трубку диаметром 3 мм и длиной 100 мм насыпают слоем в 2 мм индикаторный порошок. По обе стороны порошка помещают мелкий силикагель слоем 3 мм и вводят по небольшому ватному тампону.

Приготовленные индикаторные трубки запаивают.

Искусственная стандартная шкала. Через индикаторные трубки протягивают по 100 мл воздуха, содержащего 0,5; 1,0; 10 мг/м3 двуокиси азота с интервалом 1,0 мг/м3. Оттенки окраски индикаторного порошка зарисовывают на полосках бумаги акварельными красками. Окраска в зависимости от концентрации NO2 изменяется от светло-розовой до вишнево-красной.

Ход определения.

Через индикаторную трубку протягивают 100 мл воздуха в течение 30 сек. Через 1-2 мин. после отбора пробы сравнивают интенсивность окраски индикаторного порошка со стандартной шкалой.
