Принцип действия прибора основан на изменении цвета наполнителя индикаторной трубки (ИТ) при наличии в просасываемом через нее воздухе вредных примесей. Просос определяемого объема воздуха осуществляется сильфонным насосом. Содержание вредной примеси определяется по длине столбика наполнителя ИТ, изменившего окраску.

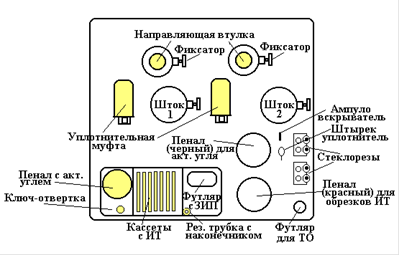

Рисунок 7 - Назначение органов управления ПГА-ВПМ

Концентрацию измеряемой вредной примеси определяют путем совмещения границы маркировки индикаторной трубки с нулевым делением шкалы, находящейся в кассете для хранения трубок.

Общий порядок эксплуатации прибора

Для подготовки прибора и трубок к работе необходимо:

открыть крышку прибора, отвести вверх рычаг уплотнительной муфты, вставить шток в направляющую втулку соответствующего сильфонного насоса (с одинаковой маркировкой), так, чтобы зуб фиксатора вошел в продольный паз штока. Сжимать сильфонный насос с подключенной ИТ запрещается;

оттянуть правой рукой фиксатор и надавить левой рукой на головку штока. Фиксатор отпустить, а пружину сильфона сжимать до тех пор, пока зуб фиксатора не западает в верхнее углубление штока;

вынуть индикаторные трубки. Работать осторожно: содержимое трубок при попадании в глаза и на кожу вызывает болевые ощущения, а также разъедает одежду;

с помощью роликов стеклореза на концах ИТ сделать надрезы и обломать концы трубок в отверстии стеклореза. Концы трубок сложить в красный пенал, расположенный справа;

уплотнить с помощью штырька ватный тампон со стороны конца трубки без перехвата;

подготовить к работе окислительную трубку ТО-1 (для определения окислов азота). Для этого необходимо отрезать сначала тонкий конец ТО-1, затем утолщенный. Взять ампуловскрыватель в правую руку, а обрезанную окислительную трубку в левую так, чтобы из нее не выпала ампула с окислителем, и вставить утолщенный конец ее в отверстие ампуловскрывателя, чтобы игла вошла во внутреннюю полость трубки. Раздавить ампулу нажатием штыря. Затем встряхивать ТО-1 до полного смачивания стекловаты окислительной жидкостью.

Индикаторные трубки, используемые в газоанализаторах для определения окислов азота

Индикаторная трубка на окислы азота ИТМ-1Б представлена на рисунке 7.

Индикаторная трубка заполнена силикагелем, обработанным реактивом сложного состава (иодид калия, перманганат калия, тиосульфат натрия, хлорид натрия, крахмал). Индикаторная трубка определяет только двуокись азота. Окись азота предварительно на окислительной трубке окисляется до двуокиси азота.

Наполнитель окислительной трубки - раствор марганцевокислого калия в ампуле. Индикаторная масса имеет исходный желтый цвет. При взаимодействии с двуокисью азота в ней образуется свободный йод, вызывающий посинение крахмала. Окрашенная шкала нелинейна и имеет три ориентира: 0,5; 1,5; 5 мг\м3 (Рисунок 8).Объем прокачиваемого воздуха 280 мл.

При использовании индикаторной трубки ИТМ-1Б в приборе ПГА-ВПМ для соединения окислительной и индикаторной трубок используется муфта малинового цвета. Окислительная трубка сохраняет свои окисляющие свойства до момента сохранения цвета.
