Заключение

В данной работе мы изучили характеристики источника выбросов вредных веществ в атмосферу в литейном цехе машиностроительного предприятия и условия выброса этих вредных веществ в воздушный бассейн. По проведенным расчетам определили, какие вредные вещества в составе ваграночных газов превышают допустимые концентрации и подобрали для них необходимую схему очистки. Определили общую эффективность очистки выбранной схемы и проверили, что она соответствует требованиям к концентрациям вредных веществ в газах на выбросе. После мы произвели расчет одного из элементов системы очистки (циклон), выполнили его эскиз. Оформили пояснительную записку и графическую часть курсовой работы.

Приложения

Приложение А

Таблица А.1 - ПДК загрязняющих веществ в атмосферном воздухе населенных мест

Значение коэфффициента А, соответствующее неблагоприятным метеорологическим условиям, при которых концентрация вредных веществ в атмосферном воздухе максимальна, принимается в зависимости от географического региона местности, где расположен источник загрязнения (А= 250; 200; 180; 160; 140), в том числе:

250 - для районов Средней Азии южнее 40° с. ш;

200 - для Европейской части России: для районов России южнее 50° с. ш., для остальных районов Нижнего Поволжья, Кавказа, Молдовы; для Азиатской территории России: для Казахстана, Дальнего Востока и остальной территории Сибири и Средней Азии;

180 - для Европейской территории России и Урала от 50 до 52° с. ш., за исключением попадающих в эту зону ранее перечисленных районов и Украины;

160 - для Европейской территории России и Урала севернее 52° с. ш. (за исключением Центра ЕТС), а также для Украины (для расположенных на Украине источников высотой менее 200 м в зоне от 50 до 52 с. ш. - 180, а южнее 50° с. ш. - 200);

- для Московской, Тульской, Рязанской, Владимирской, Калужской, Ивановской областей.

Значение безразмерного коэффициента F, учитывающего скорость оседания вредных веществ в атмосферном воздухе, принимается в зависимости от вида выброса вредных веществ:

для газообразных вредных веществ и мелкодиспероных аэрозолей (пыли, золы и т.п., скорость упорядоченного оседания которих практически равна нулю) - 1;

для крупнодиоперсных аэрозолей при среднем эксплуатационном коэффициенте очистки выбросов не менее 90% - 2; от 75 до 90% - 2,5; менее 75% и при отсутствии очистки - 3;

- при содержании водяного пара в выбросах, достаточном для того, чтобы в течение всего года наблюдалась его интенсивная конденсация, вне зависимости от эффективности очистки от аэрозолей - 3.

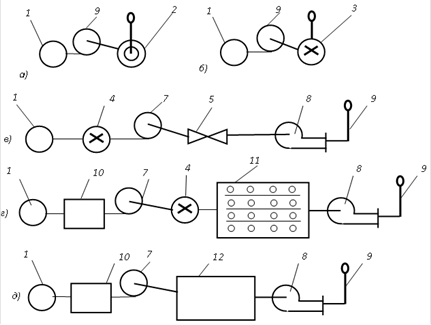

Рисунок А.1 - Принципиальные схемы очистки ваграночных газов:

а - в сухих искрогасителях;

б - в мокрых искрогасителях;

в - в установках со скрубберами Вентури;

г - в сухих горизонтальных электрофильтрах;

д - в рукавных фильтрах:

- вагранка; 2 - сухой искрогаситель; 3 - мокрый искрогаситель; 4 - полый скруббер; 5 - скруббер Вентури; 6 - инерционный шламоуловитель; 7 - циклон; 8 - дымосос; 9 - дымовая труба; 10 - устройство для дожигания оксида углерода; 12 - патрубок для подсоса воздуха; 13 - рукавный фильтр.

Таблица А.2 - Область применения и характеристика аппаратов пылегазоулавливания.
