Последовательность подбора и расчета параметров системы пылегазоулавливания
Определим начальную запыленность
или концентрацию газообразных вредностей в ваграночных газах (для каждого ингредиента) по формуле, г/м3:
, (3.1)
гдеq - среднее количество выбрасываемой вредности, кг/ч; Q - среднее количество выбрасываемых газов, м3/ч.
Определить требования к концентрации вредных веществ на выбросе системы пылегазоулавливания с учетом ПДВ, г/м3:
, (3.2)
Где ПДВ - предельно допустимый выброс, г/с.
Полученные данные заносим в табл.3.1.
Таблица 3.1 - Результаты расчета
Выбрасываемое вещество |
q, кг/ч |
ПДК, мг/м3 |
ПДВ, г/с |
Zнач, г/м3 |
Zдоп, г/м3 |
пыль нетоксичная |
200 |
0,15 |
2,34 |
9,75 |
0,41 |
оксид углерода |
1100 |
3 |
46,95 |
53,65 |
8,24 |
диоксид серы |
20 |
0,05 |
0,78 |
0,97 |
0,13 |
диоксид азота |
1,8 |
0,04 |
0,62 |
0,087 |
0,1 |
Из проведенных расчетов, очевидно, что zдоп < zнач для пыли, следует сделать вывод о необходимости очистки газов от данного ингредиента.
Выбираем принципиальную схему очистки ваграночных газов из числа предлагаемых (приложение А). При этом необходимо выбрать ту схему очистки, в состав которой входят аппараты очистки, позволяющие улавливать вредные вещества заданной дисперсности и химического состава. Изначально произведем грубую очистку ваграночных газов от пыли (более 10 мкм) инерционым методом, применив цыклон (эффективность очистки для крупно дисперсной пыли 80-97%), затем с помощью турбулентных промывателей (эффективность 95-98%) осуществим среднюю очистку газов от пыли (5-10мкм). Тонкую очистку пыли (0-5 мкм) выполним применяя рукавные фильтры (эффективность 95-98%). Данную схему очистки изобразим на рисунке 3.1.

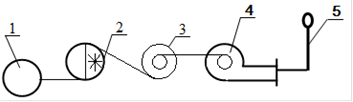

Рисунок 3.1 - Схема очистки ваграночных газов:
- вагранка; 2 - полый скруббер; 3 - циклон; 4 - дымосос; 5 - дымовая труба.
Для выбранной схемы определяем общую эффективность системы пылеулавливания η0 по формуле:
, (3.3)
где η1, η2,…, ηn - эффективность соответственно 1-й, 2-й,.
n-й ступеней очистки.
Эффективность каждой из ступеней очистки определяется выражением:
, (3.4)
где - табличное значение эффективности аппарата очистки (приложение А);
- доля частиц, которые улавливаются данным аппаратом, в общем объеме всех загрязнений.
По варианту 8, тип дутья - холодный.
;
;
Проверим, удовлетворяет ли общая эффективность требованиям к концентрациям вредных веществ в газах на выбросе. Для этого необходимо определить потребную эффективность очистки системы пылеулавливания
. (3.5)
В нашем случае =
, требования к концентрациям вредных веществ в газах на выбросе выполняются.
