Чтобы капельки воды не испарялись температура газа не должна превышать 250°С. В диффузоре газ теряет скорость и происходит дальнейшая коагуляция пыли. В циклоне - каплеуловителе газ освобождается от шлама.

Основные элементы скруббера могут монтироваться как раздельно, так и в одном корпусе. По гидравлическим характеристикам скруббер Вентури можно разделить на высоконапорные и низконапорные. Высоконапорные применяются для тонкой очистки газов (микронная, субмикронная пыль). Они имеют высокое гидравлическое сопротивление 20-30 кПа. Низконапорные используются для подготовки (кондиционирования) газов перед другими пылеулавливающими аппаратами и для очистки воздуха и газа от частиц пыли крупнее 3 мкм. Их гидравлическое сопротивление не превышает 3-5 кПа. По способу подвода жидкости на орошение аппараты можно разделить на следующие типы:

.с центральным (форсуночным) подводом жидкости в конфузор (или перед ним);

. с периферийным орошением (в конфузоре или горловине);

З. с пленочным орошением;

. с подводом жидкости за счет энергии газового потока;

З. с комбинированным орошением.

Удельный расход воды составляет 0,25 - 1,25л/мг.

Организация подвода орошающей жидкости

в пылеуловителе

Организация подвода орошения в значительной степени определяет эксплуатационную надежность и эффективность работы пылеуловителей.

Для подвода орошения в мокрых пылеуловителях применяются два вида распыливающих устройств.

Первый - форсунки, которые применяются в центробежных скрубберах и скрубберах Вентури. Второй - оросители для равномерного распределения орошающей жидкости по сечению. Главным образом используются в насадках и тарельчатых скрубберах.

Форсунки

По принципу действия форсунки делятся на три вида: механического, пневматического и электрического действия.

Объемный расход жидкости Qx, м3/с распиливаемый форсункой определяется:

(1.8)

где : dc - диаметр сопла форсунки, м; x- коэффициент расхода жидкости; рж- напор, давление жидкости перед форсункой, Па; rж - плотность жидкости, кГ/м3

Наибольшие значения коэффициента расхода характерны для струйных форсунок (0,75 - 0,98), наименьшие - для центробежных (0,2 - 0,3).

Скорость истечения жидкости из сопла форсунки м/с, составляет:

(1.9)

где j - коэффициент заполнения сопла, зависит от конструкции форсунки.

Оросительные устройства

В отличие от форсунок назначение оросителей - не создание тонкого распыла жидкости, а лишь равномерное распределение ее по сечению аппарата.

По режиму истечения жидкости оросительные устройства делятся на струйные разбрызгивающие (перфорированные стаканы, щелевые брызгалки и др.) и на струйные неразбрызгивающие (плиты, желобы и др.).

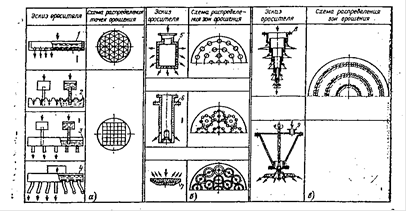

Рис. 1.17 Основные типы оросителей

а- точечное орошение; б- зональное орошение; в- сплошное орошение; 1 распределительная плита; 2- желоб с боковыми прорезями, 3- желоб с донными патрубками, 4-многотрубчатый ороситель; 5- перфорированный стакан, 6- щелевая брызгалка; 7-розетка; 8- многоконусный ороситель, 9- разбрызгивающая звездочка
