Рис. 1.13 Мокрый пылеуловитель с провальной тарелкой 1- корпус; 2- оросительное устройство; 3- тарелка

При прохождении газа через отверстия решетки со скоростью 5 -12м/с образуется слой пены. При слое воды 20 - 50мм слой пены 100 - 200мм. На решетке образуется три слоя (жидкость, пена, брызги).

Оптимальная скорость газа до и после решетки 2-2,5м/с.

Для уменьшения забивания отверстий тарелки разработаны аппараты с провальными тарелками. В этих аппаратах подвод газов в зону контактов с жидкостью и отвод жидкости из этой зоны осуществляется через одни и те же дырчатые или щелевые отверстия. Для очистки газов применяются два вида тарелок: дырчатые и щелевые. Оптимальная толщина тарелки с точки зрения гидравлического сопротивления равна 4 - 6мм. Удельный расход воды составляет 0,4 - 0,6 л/м3.

Газопромыватели ударно-инерционного действия

К аппаратам ударно-инерционного действия относится большая группа пылеуловителей, в которых контакт газов с жидкостью осуществляется за счет удара газового потока о поверхность жидкости.

В результате такого взаимодействия образуются капли диаметром 300 - 400 мкм. Затем газожидкостная взвесь пропускается через отверстия различной конфигурации или непосредственно отводится в сепаратор жидкой фазы.

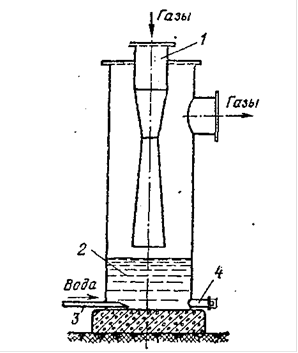

Рис. 1.14 Мокрый пылеуловитель ударно-инерционного действия 1- входной патрубок; 2- резервуар с жидкостью; 3- смывное сопло; 4- труба для удаления шлама

Запыленные газы по газопроводу (обычно круглого сечения или в виде трубы Вентури) с большой скоростью ~20 м/с направляют на поверхность жидкости. При резком повороте газового потока на 180° происходит осаждение частиц пыли в жидкости. Шлам из аппарата может удаляться через гидрозатвор периодически или непрерывно. Для удаления уплотненного осадка со дна применяют смывные сопла. Эффективен для хорошо смачиваемой пыли размером более 20мкм.

Газопромыватели центробежного действия

Наибольшее распространение получили центробежные скрубберы. По конструктивному признаку их можно разделить на два вида: аппараты, в которых закрутка газового потока осуществляется с помощью центрального лопастного закручивающего устройства, и аппараты с боковым тангенциальным или улиточным подводом газов.

Орошение аппаратов второго типа может осуществляться в центральной части аппарата или вдоль его стенок с кинжальным направлением факелов распыла. Жидкость в виде пленки стекает по внутренней стенке. Большинство отечественных конструкций центробежных скрубберов имеют тангенциальный подвод газов и пленочное орошение.

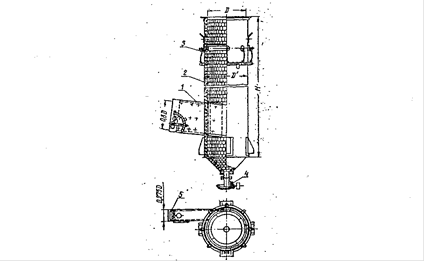

Рис. 1.15 Центробежный скруббер ВТИ 1- входной патрубок; 2- корпус, 3- оросительное сопло; 4- золосмывной аппарат типа ковш-мигалка; 5- смывные сопла

Центробежный скруббер ВТИ разработан для очистки дымовых газов от золы за котлами паропроизводительностью менее 100т/ч. Степень очистки h = 0,82 - 0,90. Диаметр скрубберов -1300,1500, 1700 мм.

Наиболее эффективно со степенью очистки до 99% аппараты работают в том случае, если газ совершает не менее 5 оборотов в цилиндрической части корпуса.

Скорость газа рекомендуется выбирать от 2,5 до 5,5м/с, чтобы не было брызгоуноса. Удельный расход воды на орошение - 0,12 - 0,3 л/м3.

Скоростные газопромыватели

Скоростные газопромыватели (скрубберы Вентури) включают в себя большую группу аппаратов. Общим у них является наличие трубы распылителя и установленного за ней каплеуловителя.

Запыленный газ входит в конфузор и его скорость увеличивается. В конфузор с помощью форсунки подают воду. Газ в горловине трубы приобретает высокую скорость (40 - 150 м/с). Вода в турбулентном потоке газа дробится на мельчайшие капли. Капельки воды интенсивно перемешиваются в потоке газа, сталкиваются с частицами пыли и укрупняют их.

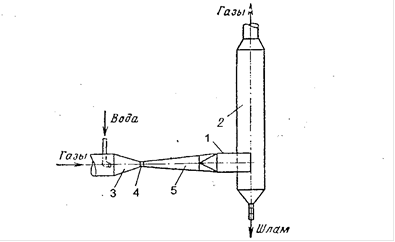

Рис. 1.16 Скруббер Вентури с выносным каплеуловителем 1- труба-распылитель; 2- циклон-каплеуловитель; 3- конфузор; 4- горловина, 5- диффузор
