Процесс пыле- и золоулавливания в мокрых газоочистных аппаратах сопровождается процессами абсорбции и охлаждения газов. Многие аппараты этого класса могут использоваться не только для очистки газов от пыли и капель жидкости, а также для охлаждения газов.

Для уменьшения количества отработанной жидкости при работе мокрых аппаратов применяется ее частичная рециркуляция, а иногда и замкнутая система орошения. В мокрых пыле- и золоуловителях улавливание частиц золы на каплях или пленках жидкости осуществляется за счет центробежной силы, действующей на частицы, или сил инерции.

Полые газопромыватели

В полых газопромывателях запыленные газы пропускаются через завесу распыленной жидкости. При этом частицы пыли захватываются каплями жидкости и осаждаются вместе с ними, а очищенные газы удаляются из аппарата.

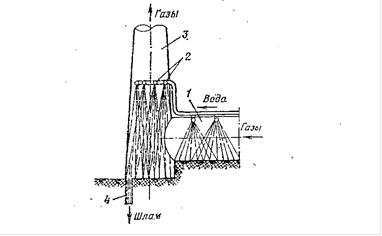

Рис. 1.9 Орошаемый газоход 1- газоход; 2- форсунки; 3- дымовая труба; 4- шламовая труба

Наиболее простым полым газопромывателем является орошаемый газоход. Ряд форсунок или брызгал встраивается в газоход или дымовую трубу для создания водяных завес на пути запыленного газового потока. Во избежание значительного брызгоуноса скорость газов в орошаемом газоходе принимают не более 3м/с. Расход воды принимают в пределах от 0,1 до 0,3 л/м3. Улавливаются частицы крупнее 20 мкм. Коэффициент очистки составляет 50-60 %.

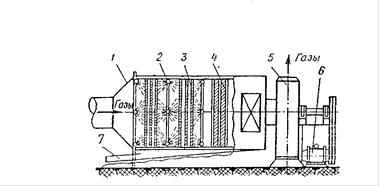

Рис 1.10 Промывная камера

- корпус; 2- форсунки, 3- перфорированные перегородки; 4- брызгоуловитель; 5-вентилятор; б- электродвигатель; 7- шламовая труба

Промывные камеры сооружаются из металла, железобетона или кирпича. Внутри камеры в несколько рядов, чаще всего в шахматном порядке, размещают форсунки.

Для повышения эффективности очистки иногда на пути движения газов устанавливают отбойные пластины, перфорированные листы или сетки. В конце камеры устанавливают брызгоуловитель.

Размеры промывных камер выбирают так, чтобы скорость движения в них составляла 1,5-2,5м/с, а время пребывания газов в камере было не менее 3с. Расход воды на промывку газов составляет от 0,2 до 1,0л/м3.Улавливаются частицы крупнее 10мкм.

Полый форсуночный скруббер

Представляет собой колонну круглого или прямоугольного сечения, в которой осуществляется контакт между очищаемыми газами и каплями жидкости распыливаемой форсунками. Диаметр скруббера достигает 6-8 м, а высота 20-30 м.

Полые скрубберы делятся на прямоточные, противоточные и с поперечным подводом жидкости. Чаще применяются противоточные скрубберы. В противоточном скруббере капли из форсунок должны быть достаточно крупными, чтобы не быть унесенными газовым потоком, скорость которого составляет 0,6-1,2м/с. Коэффициент очистки не более 50%. Улавливаются частицы крупнее 10мкм.

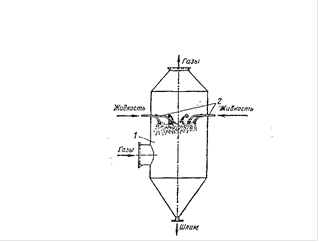

Рис. 1.11 Полый скруббер 1- корпус; 2- форсунки

Насадочные газопромыватели

Насадочные газопромыватели представляют собой колонны, заполненные телами различной формы засыпаемыми в колонну на опорную решетку в беспорядке или укладываемыми правильными рядами (регулярная насадка).

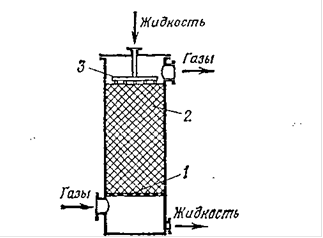

Рис. 1.12 Противоточный насадочный скруббер 1- опорная решетка; 2- насадка; 3- оросительное устройство

Из-за частого забивания при обработке запыленных газов насадочные скрубберы в настоящее время мало применяются для очистки газов от пыли. Они применяются для улавливания хорошо растворимой пыли, а также используются при совместном протекании процессов пылеулавливания, охлаждения газов и абсорбции.

Скорость газов в отверстиях насадки 0,8-1,25м/с. Сопротивление 30- 80мм.в.ст. Расход орошающей жидкости в противоточных насадочных скрубберах принимают в пределах 0,15-0,5 л/м3. Применяются следующие типы насадок: кольцо Рашига, кольцо с перегородками, кольцо с крестообразной перегородкой и ряд других. Степень очистки превышает 90%.

Пенные аппараты

В пенном аппарате с дырчатыми тарелками обычно устанавливаются тарелки с диаметром отверстий 3 - 8мм и свободным сечением от 0,15 до 0,25м.кв/м.кв.
