5 повысительно-выпрямительного блока с высоковольтным распределительным устройством;

6 блока магнитных усилителей;

7 дросселей и пульта управления.

Для поддержания напряжения в любой момент работы электрофильтра на грани пробивного, когда обеспечивается наилучшая ионизация газов, применена автоматическая схема регулирования. Электрофильтры серии УГ имеют две разновидности: УГ2 - с высотой электрода 7,5 и активной длиной каждого поля 5 м и УГЗ - с высотой электрода 12,2 и длиной поля 4 м.

Число полей n в каждом электрофильтре может быть три и четыре. Поперечные сечения для прохода газов Fr, м2, для электрофильтров УГ2 имеют следующие значения: 26, 37, 53, 74; для электрофильтров УГЗ: 88, 115, 177, 230, 265. Параметры золоулавливания электрофильтра рассчитываются по выражению

П=J×f,

где J - скорость дрейфа частиц, м/с (скорость движения частиц золы под действием сил осаждения);

f=A/V - удельная площадь поверхности осаждения на 1 м3/с очищаемого газа. Здесь А - площадь поверхности канала золоулавливания, м2; V - расход газа, м3/с.

Степень осаждения определяется двумя факторами - скоростью дрейфа частиц золы J и удельной поверхностью осаждения f . Увеличивая f, можно получить высокую степень улавливания, однако это связано с большими расходами металла и увеличением габаритов электрофильтров.

Скорость дрейфа J, м/с, определяется в основном электрическими характеристиками электрофильтра и пылегазового потока и выражается как:

,

где e0 - диэлектрическая проницаемость вакуума, Ф/м;

e - относительная диэлектрическая проницаемость вещества частицы;

ЕЗ - напряженность электрического поля зарядки, В/м;

ЕОС - напряженность электрического поля осаждения, В/м.

Из приведенного выражения следует, что скорость дрейфа пропорциональна произведению напряженностей полей зарядки и осаждения и диаметру частицы (влияние остальных факторов менее существенно). Однако определить теоретическим путем величины ЕЗ и ЕОС затруднительно, из-за чего расчет но приведенному выражению возможен при наличии опытных данных но электрическим характеристикам.

Основными факторами, определяющими скорость дрейфа, являются электрические свойства пылегазового потока и в первую очередь электрическое сопротивление золы. На рис.12, а показана зависимость удельного сопротивления летучей золы r, 0м×м, при работе электрофильтра от температуры. Максимум электрического сопротивления золы соответствует температуре 100 .130 ОС. Наибольшее r имеет зола углей с малым содержанием горючих в уносе, низким содержанием серы и влаги в топливе. К углям, зола которых имеет наиболее высокое электрическое сопротивление, относятся экибастузский и кузнецкий каменные угли. На рис.12, б показано изменение скорости дрейфа J от удельного сопротивления r. В области r=108 .109 0м×м происходит резкое падение скорости дрейфа.

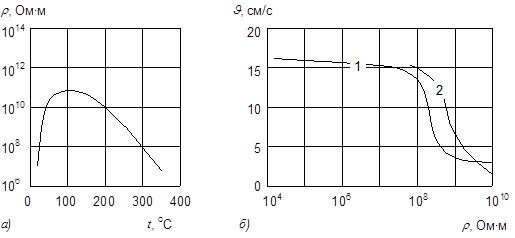

Рис.12. Влияние удельного сопротивления летучей золы на работу электрофильтра:

а - зависимость удельного сопротивления летучей золы при работе электрофильтра от температуры; б - зависимость скорости осаждения от удельного сопротивления пыли; 1 - цементная пыль; 2 - зола уноса котлов

Анализ работы электрофильтров на ТЭС показал, что основная причина менее эффективной очистки заключается в высоком удельном электрическом сопротивлении (УЭС) r слоя золы, образующемся на осадительных электродах электрофильтра. Вследствие высокого УЭС проводимость слоя пыли уменьшается, что приводит к увеличению потенциала поверхности слоя, увеличению падения напряжения в слое при одновременном его уменьшении в газовом промежутке. При увеличении разности потенциалов между поверхностью слоя и заземленным электродом до значения, достаточного для пробоя газов, на некоторых участках поверхности слоя возникают относительно стабильные местные разряды. Это явление, вызывающее образование и выброс в межэлектродное пространство ионов со знаком, обратным знаку ионов, образующихся в основном процессе, принято называть обратной короной. Положительные ионы, образовавшиеся в зоне обратной короны, под действием электрического ноля двигаются к коронирующему электроду, встречают на своем пути частицы золы, заряженные отрицательно, и нейтрализуют их заряды. В результате этого прекращается движение золовых частиц к осадительному электроду и снижается степень очистки газов в электрофильтре. Устойчивая обратная корона характеризуется появлением в слое пыли точек локализованных разрядов голубого цвета.
