Одним из хорошо зарекомендовавших себя и перспективным типом золоуловителей для крупных ТЭС являются электрофильтры, которые могут обеспечить высокую степень очистки газов при аэродинамическом сопротивлении не более 150 Па практически без снижения температуры и без увлажнения дымовых газов.

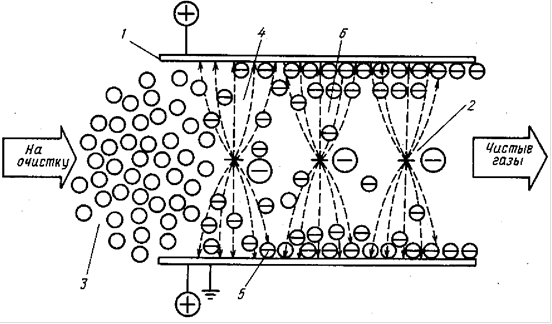

Рис.10. Принцип работы электрофильтра:

1 - осадительный электрод; 2 - коронирующий электрод; 3 - частицы золы; 4 - электрическое поле; 5 - слой осевшей золы; 6 - заряженная зола

В электрофильтрах запыленный газ движется в каналах, образованных осадительными электродами 1 (рис.10), между которыми расположены через определенное расстояние коронирующие электроды 2.

Сущность процесса электрической очистки газов заключается в следующем. Запыленный газ проходит через систему, состоящую из заземленных осадительных электродов 7 и размещенных на некотором расстоянии (называемом межэлектродным промежутком) коронирующих электродов 2, к которым подводится выпрямленный электрический ток высокого напряжения с отрицательным знаком.

При достаточно высоком напряжении, приложенном к межэлектродному промежутку, у поверхности коронирующего электрода происходит интенсивная ударная ионизация газов, сопровождающаяся возникновением коронного разряда (ток короны).

Газовые ионы различной полярности, образующиеся в зоне короны, под действием сил электрического поля движутся к разноименным электродам, вследствие чего в электродном промежутке возникает электрический ток, который и представляет ток короны. Частицы золы из-за адсорбции на их поверхности ионов приобретают в межэлектродном промежутке электрический заряд и под влиянием сил электрического поля движутся к электродам, осаждаясь на них. Основное количество частиц осаждается на развитой поверхности осадительных электродов, меньшая их часть попадает на коронирующие электроды. По мере накопления на электродах осажденные частицы удаляются встряхиванием или промывкой электродов.

Процесс электрогазоочистки можно разделить на следующие стадии:

1 зарядка взвешенных в газе частиц;

2 движение заряженных частиц к электродам;

3 осаждение частиц на электродах;

4 удаление этих частиц с электродов.

Коронный разряд возникает при достижении определенной напряженности и электрического ноля, называемой критической или начальной, которая, например, для воздуха при атмосферном давлении н температуре 20 ОС составляет около 15 кВ/см. При дальнейшем повышении напряженности нарушается электрическая прочность газового промежутка между электродами, наступает искровой или дуговой электрический разряд.

К коронирующим электродам подводится отрицательный заряд, так как подвижность отрицательных ионов выше положительных. Кроме того, при отрицательной короне удается поддержать более высокое напряжение без искрового пробоя между электродами.

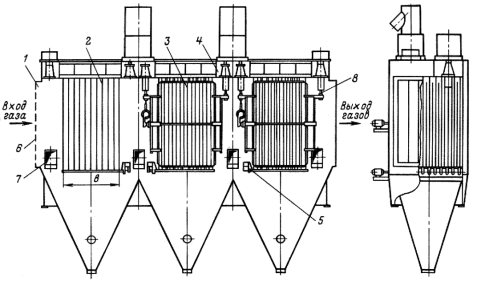

Рис.11. Электрофильтр типа УГ:

- корпус; 2 - электрод осадительный; 3 - электрод коронирующий; 4 - механизм встряхивания коронирующих электродов; 5 - механизм встряхивания осадительных электродов; 6 - газораспределительная решетка; 7 - бункер для золы; 8 - изолятор

Рабочая часть электрофильтра, в которой существует электрическое поле, называется активной зоной. Она разделена на несколько электрических полей, через которые очищаемый газ проходит последовательно. Электрофильтры бывают однопольными и многопольными.

На большинстве электростанций, оснащенных электрофильтрами, применены аппараты тина УГ (унифицированный горизонтальный). Запыленные газы после газораспределительной решетки 6 (рис.11) поступают в коридоры, образованные вертикально висящими широкополосными осадительными электродами С-образной формы. Коронирующие электроды представляют собой профильные ленточные элементы с штампованными иглами, укрепленные в специальной рамке. Для удаления осевшей на электродах золы предусмотрены встряхивающие устройства в виде молотков, ударяющих по наковальням электродов. Осевшая зола попадает в бункера и затем через гидравлические затворы направляется в систему ГЗУ. Расчетная температура газов до 250 ОС.

Электрические поля имеют самостоятельное питание и систему встряхивания. На рис.11 показан трехпольный электрофильтр типа УГ. В первом поле оседает наибольшее количество золы, в последнем - минимальное.

Важным условием, определяющим эффективность работы электрофильтра, является агрегат электрического питания. Каждый агрегат обслуживает одно поле (или половину поля), состоит из трех узлов:
