Оптический метод основан на явлении поглощения света при прохождении его через пылегазовую среду. Пылемеры, построенные на этом принципе, практически безынерционны, не требуют пробоотборного устройства и позволяют определять мгновенные значения концентрации пыли без внесения возмущений в исследуемую среду. Недостатками метода являются влияние изменений химического и дисперсного составов пыли на результаты измерений и сравнительно узкий интервал измеряемых концепт раций.

Оптические пылемеры должны иметь надежные средства защиты от ныли оптических деталей. Наиболее распространенным средством такой защиты является обдув поверхности защитных окон чистым воздухом.

При создании оптических пылемеров используют как однолучевые, так и двухлучевые оптические системы. Однолучевые оптические пылемеры имеют более простые оптические и электрические схемы, но дают большие погрешности измерения.

В России разработан однолучевой автоматический пылемер типа «АИД-210-Эпергия», предназначенный для непрерывного контроля эффективности работы золоуловителей. Он устанавливается непосредственно на газоходах диаметром от 1 до 4 м при температуре контролируемой среды от 70 до 250 ОС и влагосодержании до 20%.

Автоматизация контроля загрязнений атмосферного воздуха.

Во многих промышленно развитых странах в крупных индустриальных районах действуют автоматизированные системы контроля загрязнения атмосферы (АСК 3В), представляющие собой сеть контрольно-измерительных станций (КЗС), оснащенных датчиками и электронной аппаратурой, каналов связи и информационного центра, где производятся сбор и обработка данных об уровне загрязнения воздуха контролируемого района.

Например, в Японии действует более 800 станций, снабженных автоматической аппаратурой для измерения концентраций SO2, NOX, СО, взвешенных частиц, углеводородов, а также скорости ветра, температуры и влажности воздуха. Периферийные станции связаны с центральными, где анализируются и обобщаются результаты измерений.

Наиболее эффективно использование АСК 3В в том случае, если обслуживаемая территория подвергается загрязнению только одного источника выброса или если выбросы различных предприятий различаются и не имеют одинаковых вредных веществ (ингредиентов).

При создании АСК 3В необходимо учитывать, что своевременный и точный контроль вредных выбросов ТЭС и загрязненности атмосферного воздуха должны производиться с учетом метеорологических параметров. Такой контроль можно осуществлять с помощью системы автоматических газоанализаторов, расположенных как непосредственно в дымовых трубах, так и на окружающей местности.

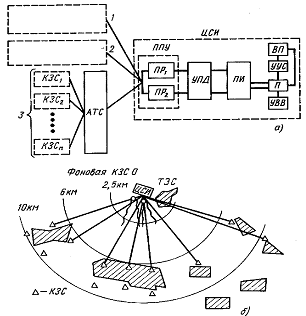

Рис. 6. Блок-схема (а) и размещение оборудования системы контроля загазованности атмосферы (б):

- подсистема измерения технологических параметров; 2 - подсистема измерения метеопараметров; 3 - подсистема измерения концентраций вредных веществ

дымовой вредный труба

Пример системы автоматизированного контроля за состоянием атмосферы показан на рис. 6, где показана АСК ЗВ Запорожской ГРЭС. Из рисунка видно, что система контроля состоит из трех подсистем: измерения технологических параметров 1, метеопараметров 2 и концентраций вредных веществ в атмосфере 3. В подсистеме измерений технологических параметров используются автоматические газоанализаторы для измерения концентраций SO2 и NOX в дымовых газах непосредственно в дымовых трубах. Количество золы выбрасываемой из дымовых труб не регистрируется. Это связано с отсутствием приборов для таких измерений, так и с тем фактом, что нормативная степень очистки в электрофильтрах обеспечивает допустимый уровень загрязнений дымовых газов.

Подсистема по измерению метеорологических параметров смонтирована на специальной метеовышке высотой 45 м и включает датчики по измерению направлению и скорости ветра, установленнве на отметках 0,5; 2; 10; 23 и 45 м, и датчики по измерению градиента температур на этих же высотах. Кроме того, температурный градиент измеряется с помощью датчиков, установленных на светофорных площадках дымовой трубы на отметках 45, 100, 200 и 260 м.
