К аппаратам сухой инерционной очистки газов относятся пылеосадительные камеры и некоторые из простейших по конструкции пыле- и золоуловители инерционного действия, жалюзийные аппараты, циклоны в одиночном и групповом исполнении, прямоточные циклоны, батарейные циклоны, ротационные пылеуловители, дымососы -пылеуловители.

Основным достоинством этих аппаратов является простота конструкции. Но эффективность очистки газов оказывается недостаточной. Поэтому многие из аппаратов применяются главным образом в качестве первой ступени очистки газа перед более эффективными пыле- и золоуловителями.

Пылеосадительные камеры и простейшие инерционные пылеосадители

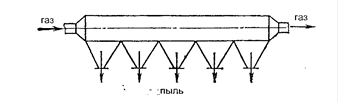

Рис. 1.2 Простейшая пылеосадительная камера

В пылеосадительных камерах используется гравитационное осаждение частиц из потока газов. Для достижения приемлемой эффективности очистки газов необходимо, чтобы частицы находились в пылеосадительной камере возможно более продолжительное время. Поэтому пылеосадительные камеры рассчитанные на осаждение даже относительно крупных частиц являются громоздкими сооружениями.

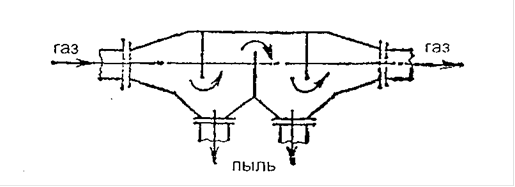

Рис. 1.3 Пылеосадительная камера с перегородками

Пылеосадительные камеры занимают много места и в качестве самостоятельных элементов систем пыле- и золоулавливания почти не применяются. Но упрощенные варианты пылеосадительных камер находят применение в качестве элементов основного технологического оборудования. Например разгрузочные головки ряда вращающихся печей и сушильных барабанов снабжаются пылеосадительными камерами, позволяющими улавливать наиболее крупные частицы. Это делается для разгрузки основного газоочистного оборудования и предупреждения осаждения частиц в соединительных газоходах. В пылеосадительных камерах осаждаются частицы крупнее 40-50 мкм. Эффективность очистки составляет 40-50 %.

Рис.1.6 Пылеосадитель с отражаюсаей перегородкой

Рис. 1.5 Пылевой мешок с боковым подводом газа

Рис. 1.4 Пылевой мешок с центральным подводом газа

Простейшие пылеосадипели

В пылеосадитслях наряду с действием сил тяжести используются инерционные силы, благодаря которым пылевые частицы стремясь сохранить направление своего движения после поворота потока газов, выпадают в бункер. Инерционные пылеуловители нашли распространение в черной и цветной металлургии под названием пылевого мешка. Скорость газа в пылеуловителях составляет 5-15м/с. Улавливаются частицы размером 25 - 30мкм.

Жалюзийные пыле- и золоуловители

Жалюзийные аппараты благодаря простоте конструкции, дешевизне и малому гидравлическому сопротивлению нашли широкое применение как для очистки отходящих газов предприятий различных отраслей промышленности, так и в качестве золоуловителей для очистки дымовых газов электростанций и промышленных котельных.

Жалюзийный пылеуловитель состоит из жалюзийной решетки и пылеуловителя, обычно циклона. Гидравлическое сопротивление от 100 до 400Па. Скорость газов составляет 12-25 м/с.

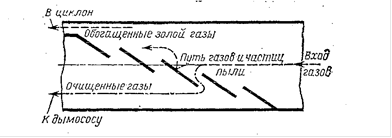

Рис. 1.7 Схема работы жалюзийного аппарата

Назначение жалюзийной решетки - разделить газовый поток на две части: одну в значительной степени освобожденную от пыли и составляющую 80-90% всего количества газа, и другую (10-20%), в которой сосредоточена основная масса содержащейся в газе пыли. Эта пыль затем улавливается в циклоне или другом эффективном пылеуловителе. Очищенный в циклоне газ, возвращается в основной поток газов, очищенных с помощью жалюзийной решетки.

Эффективность улавливания частиц в жалюзийном пылеуловителе зависит от эффективности самой решетки, эффективности отсосного пылезолоуловителя и доли отсасываемого в него газа.

Степень очистки газа в жалюзийном пылеуловителе:

(1.7)

где h ц - степень очистки газов в отсосном циклоне;

h р - степень очистки газов в решетке;

j - относительная доля газа направляемая с пылевым концентратом

В жалюзийном пылеуловителе происходит улавливание частиц пыли крупнее 20мкм.

Циклоны

В циклонах используется центробежная сила, развивающаяся при вращательно-поступательном движении газового потока.

Рис. 1.8 Схема осевых и радиальных течений в корпусе и бункере циклона 1- входной патрубок; 2- корпус циклопа; 3- пылевой бункер; 4- отводящий патрубок

Под действием центробежной силы частицы золы подводятся к
