Отстаивание является самым простым, наименее трудоемким и дешевым методом выделения из сточной воды грубодиспергированных примесей, плотность которых отличается от плотности воды. Под действием силы тяжести загрязнения оседают на дно или всплывают на поверхность.

В качестве первичного отстойника принимаем радиальный отстойник.

Он имеет круглую в плане форму резервуаров, в которых сточная вода подается в центр отстойника и движется радиально от центра к периферии (см. рис. 3.5). Скорость изменяется от максимума в центре до минимального значения на периферии. Выпавший осадок перемещается в иловый приямок скребками, расположенными на вращающейся ферме. Частота вращения фермы с илоскребами составляет 2-3 ч.

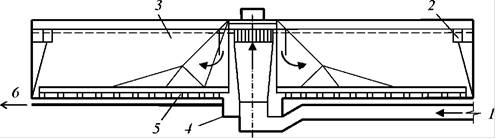

Рис. 3.5 - Радиальный первичный отстойник: 1 - подача сточной воды; 2 - сборный лоток; 3 - отстойная зона; 4 - иловый приямок; 5 - скребковый механизм; б - удаление осадка

Диаметр типовых радиальных отстойников составляет 18-50 м. Они используются на очистных станциях производительностью свыше 20 тыс. м /сут. Эффект осветления достигает 50-60%. К достоинствам радиальных отстойников относится простота эксплуатации и низкая удельная материалоемкость, к недостаткам - уменьшение коэффициента объемного использования из-за высоких градиентов скорости в центральной части. [1]

Расчет первичного отстойника

Высота слоя загрузки Н1=500мм=0,5м;

коэффициент использования объема для радиальных отстойников К=0,45.

найдем время отстаивания при методом интерполяции при эффективности осветления Э=60% ( при t1=7200 сек; при t2=3600 сек. ):

) степень n2 (по рис. 3.6)

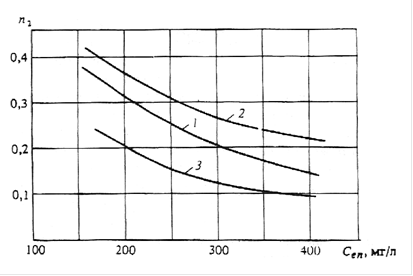

Рис. 3.6 - Зависимость показателя степени n2 от исходной концентрации взвешенных веществ в городских и производственных сточных водах при эффекте отстаивания

- Э = 50% ; 2 - Э =60%; 3 - Э =70%;

В соответствии с рисунком 1 при n2=0.35.

) в соответствии с типоразмерами радиальных отстойников примем глубину проточной части Нр=3,4 м.

) найдем гидравлическую крупность оседающих частиц uo, мм/с, по формуле:

сток хлорирование очистка

) произведем пересчет гидравлической крупности с учетом температуры сточных вод tсв=14 0С при динамической вязкости

,

) определим вертикальную турбулентную составляющую в предположении, что скорость оседания частиц

) установим 2 радиальных отстойника (N=2)

) находим расчетный объем:
