Крупноразмерные отбросы, содержащиеся в сточных водах (остатки пищи, бумага, тряпки, упаковочные материалы и др.), в процессе транспортирования по сетям адсорбируют значительное количество жира, органических соединений и песка. Образуются многокомпонентные органоминеральные составляющие, которые способны значительно осложнить работы песколовок, отстойников, трубопроводов и сооружений по стабилизации осадка. Количество таких крупноразмерных загрязнений, вносимых от одного жителя за сутки, составляет примерно 20 г. [3]

Решетки применяются для задержания из городских сточных вод крупных и волокнистых материалов и являются сооружениями предварительной очистки. Основным элементом решеток является рама с рядом металлических стержней, расположенных параллельно друг другу и создающих плоскость с прозорами, через которую процеживается вода. Для устройства решеток применяют стержни прямоугольной, прямоугольной с закругленной частью, круглой и другой форм (рис. 3.1).

Рис. 3.1 - Профили стержней

Стержни прямоугольной формы применяют чаще других. Толщина стрежней обычно равна 6-10 мм, ширина прозоров между стержнями обычно принимается равной 16 мм. Решетки с прозорами шириной более 16 мм применяются в насосных станциях и на очистных сооружениях дождевых стоков.

Для решеток новых конструкций отечественного и зарубежного производства толщина стержней (пластин) составляет 3-10 мм, ширина прозоров 3-16 мм.

Решетки устанавливаются в расширенных каналах, называемых камерами. Движение воды происходит самотеком. Решетки подразделяются на вертикальные и наклонные, а также на подвижные и неподвижные (см. рис. 3.2).

Рис. 3.2 - Решетка с ручной очисткой

Решетки очищаются граблями. Для удобства съема загрязнений решетки часто устанавливают под углом к горизонту а=60-70° (рис. 2.2). При большом количестве улавливаемых отбросов (более 0,1 м3/сут) их удаление и подъем из воды механизируется (рис. 3.3).

Рис. 3.3 - Решетка с механическими граблями:1-решетка; 2-бесконечная цепь; 3-грабли; 4- конвейер

Размер решеток определяется из условия обеспечения в прозорах решеток оптимальной скорости 0,8-1,0 м/с при максимальном расходе сточных вод. При большей скорости уловленные загрязнения «продавливаются» через решетки. При меньшей скорости в уширенной части канала перед решеткой начинают выпадать в осадок крупные фракции песка.

Исходя из общей ширины решеток, подбирается необходимое количество рабочих решеток, дополнительно устанавливают 1-2 резервные решетки и предусматривают обводной канал для пропуска воды в случае аварийного засора решеток.

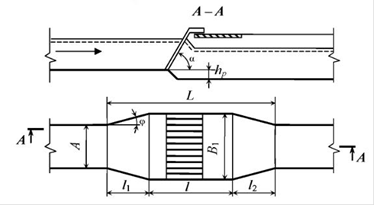

Решетки размещают в отапливаемых и вентилируемых помещениях. В месте установки на дне камеры выполняется уступ, равный величине потерь напора в решетке hp (рис. 2.1). Между решетками для их обслуживания предусматривают проходы шириной не менее 1,2 м - для механических решеток. [1]

В соответствии со СНиП 20403-85 установим 2 решетки механизированными граблями и с прозорами шириной выше 20 мм. Отбросы с решеток допускается собирать в контейнеры с герметически закрывающимися крышками и вывозить в места обработки твердых бытовых и промышленных отходов.

Расчет решеток

Перед решетками устанавливаем приемный колодец, площадь живого сечения которого равна:

жив.сеч = 8100/24=337,5 м3/час;

Расчет сточных вод: q=8100 м3/сут = 337,5 м3/час;

Число прозоров решетки: n= (q*Kст )/(b*h*Vp) =(337,5*1)/(16*2*1)= 10;

Ширина решетки: В=2100мм;

Толщина фильтрующих пластин =10мм;

Мощность электродвигателя =1,5 кВт;

Ширина фильтрующей части = 810мм;

Высота от дна = 4500мм;

Длина = 2600мм;

Высота выгрузки от поля =900мм;

Максимальная глубина канала = 3000мм;

Ширина прозоров = 16мм;

Максимальный уровень воды перед решеткой =2000мм; [4]
