Создали новый город "Курск". В окне "Данные о городе" занесли метеорологические и геоинформационные параметры (рис. 9).

Рисунок 9. Данные о городе

В нашем городе создали новое предприятие "Курское предприятие по переработке". В окне "Данные о предприятии" занесли общую информацию о предприятии, метеорологические параметры местности, указали организацию, проводящую расчет (рис. 10).

Рисунок 10. Данные предприятия

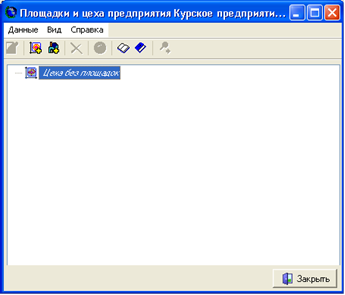

При помощи специальной кнопки вызвали окно "Площадки и цеха", в котором указали промплощадки предприятия и цеха (рис. 11).

Рисунок 11. Площадки и цеха предприятия

Создаем новый вариант исходных данных. Окно варианта исходных данных состоит из горизонтального меню, панели инструментов, области вывода общей информации о варианте, центральной области, состоящей из нескольких закладок, и управляющих кнопок. Внизу окна имеется строка состояния, в которой индуцируется текущий режим работы с таблицей и номер текущей записи.

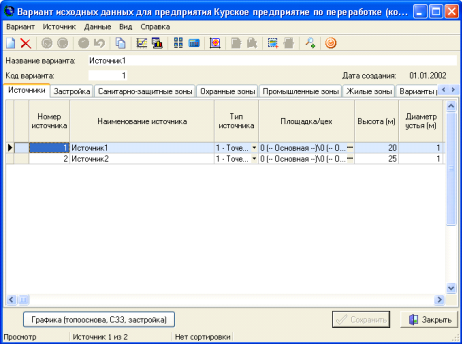

В этом окне мы указываем номер источника. В нашем случае расчет ведется по двум источникам №1 и №2, вводим названия этих источников "Котельная" и "Компрессорная". Оба источника имеют точечный тип и находятся на промплощадке 1. Указываем высоту источника над уровнем земли, диаметр устья точечного источника. Далее указываем расход газовоздушной смеси на источнике, линейную скорость выхода ГВС из источника, координаты источника в выбранной системе координат, коэффициент рельефа. Радиус нормативной санзоны источника вводится для построения программой санитарно-защитной зоны предприятия от источников (рис. 12).

Рисунок 12. Вариант исходных данных для предприятия Курское предприятие по переработке

Открываем окно "Выброс источника №1" заполняем характеристику выброса вещества из котельной предприятия. В нашем случае выбрасываемым веществом является диоксид бензопирен. Его код 703, коэффициент оседания 1. Выброс после очистки в г/с равен 0,00005 в т/г - 0,0158 (рис. 13).

Рисунок 13. Выброс источника №1

Открываем окно "Выброс источника №2" заполняем характеристику выброса вещества из предприятия. Выбрасываемое вещество - формальдегид. Его код 1325, коэффициент оседания 1. Выброс после очистки в г/с равен 2, в т/г - 6,3072 (рис. 14).

Рисунок 14. Выброс источника №2

В окне "Данные об источнике" для источников выброса №1 и №2 указываем способ учета расчетных параметров источника. Выбираем расчет для лета. Пересчитываем при помощи программы расчетные параметры источника для лета и зимы. Задаем время начала и окончания выброса, также указываем сезон начала и конца работы (рис.15).

Рисунок 15. Данные об источнике

Создаем вариант расчета "Новый вариант расчета (1)". Окно варианта расчета состоит из горизонтального меню, панели инструментов, панели кнопок, при помощи которых осуществляется выбор того или иного раздела окна и центральной области, состоящей из нескольких закладок. Внизу окна имеется строка состояния, в которой индуцируется текущий режим работы с таблицей и номер текущей записи.

Нажимая на ту или иную кнопку в верхней части окна, можно увидеть следующие разделы: Источники вещества, фон, Константы и метеопараметры, Точки, площадки, вкладчики, Расчет, Результаты [25].

Указываем наши выбрасываемые вещества, их коды и ПДК выставляются автоматически (рис. 16).

Рисунок 16. Вариант расчета "Новый вариант расчета (1)" для "Новый вариант исходных данных"

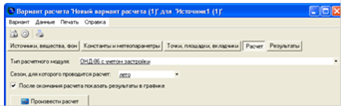

В разделе "Расчет" в окне "Вариант расчета" необходимо указать дополнительные параметры, которые будут учитываться при расчете. При нажатии на кнопку "Произвести расчет" запускается расчетный модуль (рис. 17).

Рисунок 17. Вариант расчета

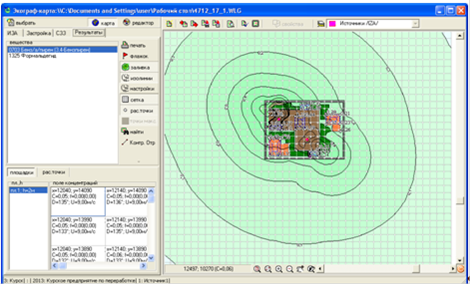

По окончании проведения расчета выдаются результаты (рис.18, рис. 19).

Рисунок 18. Экограф карта. Бензопирен
