Очистка обмывочных вод поверхностей нагрева котлов
Обмывочные воды регенеративных воздухоподогревателей (РВП) представляют собой кислые растворы (рН= 1,3…3), содержащие грубодисперсные примеси: оксиды железа, кремнекислоту, продукты недожога, нерастворившуюся часть золы, свободную серную кислоту, сульфаты тяжелых металлов, соединения ванадия, никеля, меди и др.
В среднем обмывочная вода содержит, г/л: свободную кислоту (в пересчете на Н2SО4) 4…5, железо 7…8, никель0,1…0,15, ванадий 0,3…0,8, медь 0,02…0,05, взвешенные вещества 0,5, сухой остаток 32…45.
Сточные воды от обмывок РВП и конвективных поверхностей нагрева котлов обезвреживаются нейтрализацией их щелочами. При этом ионы тяжелых металлов осаждаются в шлам в виде соответствующих гидрооксидов. Так как обмывочные воды мазутных котлов содержат ванадий, шлам, образующийся при их нейтрализации, является ценным сырьем для металлургической промышленности. Поэтому процесс нейтрализации и очистки обмывочных вод организуется так. чтобы конечными продуктами являлись обезвреженная осветленная вода и обезвоженный ванадиевый шлам, который направляется на металлургические заводы.
Нейтрализация обмывочных вод производится в одну или две стадии. При нейтрализации в одну стадию сточные воды обрабатываются известковым молоком до рН=9,5…10 и выпадения всех токсичных компонентов в осадок.
На рис. 11 показан разработанный ВТИ и Теплоэлектропроектом и внедренный на Киевской ТЭЦ-5 вариант схемы нейтрализации и обезвреживания обмывочных вод РВП. В этой схеме обмывочные воды подаются в бак-нейтрализатор, в который также дозируется и раствор извести. Раствор перемешивается насосами рециркуляции и сжатым воздухом, затем отстаивается в течение 7…8 ч, после чего часть осветленной воды (50-60%) используется повторно на обмывку котлов, а шлам подается для обезвоживания на фильтр-прессы типа ФПАКМ. Шлам шнековым транспортером отправляется на расфасовку и на склад. Производительность фильтр-пресса 70 кг/(м2×ч). Фильтрат из фильтр-пресса поступает на катионитный фильтр для улавливания остатков катионов тяжелых металлов. Фильтрат катионитных фильтров сбрасывается в водоем.

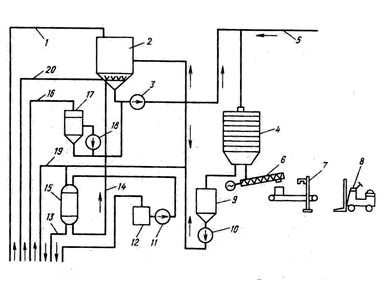

Рис. 11. Схема установки для обезвреживания и нейтрализации обмывочных вод котлов и РВП:
1-обмывочная вода; 2-бак-нейтрализатор; 3-насос; 4-фильтр-пресс; 5-техническая вода на промывку фильтровальной ткани; шнековый транспортер; 7-машина для зашивания мешков; 8-погрузчик; 9-бак-сборник; 10-насос фильтрата; 11-насос раствора соли; 12-бак-мерник раствора соли; 13-фильтрат; 14-регенерационный раствор; /5-катионитный фильтр; 16-известковое молоко; 17-мешалка; 18-насос; 19-осветленная вода на повторное использование; 20-сжатый воздух
Регенерация фильтра производится раствором NаСl, регенерационные воды сбрасываются в бак-нейтрализатор. Вода обезвреживается, однако получаемый шлам обогащен оксидами железа, сернокислым кальцием и беден соединениями ванадия (пентаоксида ванадия менее 3…5%).
Челябинским научно-исследовательским институтом металлургии (ЧНИИМ) совместно с Киевской ТЭЦ-5 разработан метод повышения содержания ванадия в осадке. При одностадийной нейтрализации в качестве реагента-осадителя используют смесь, содержащую гидрооксид железа Fе(ОH)2, кальция Са(ОН)2, магния Мg(ОН)2 и силикат-ион SiO32- Процесс осаждения производится при рН=3,4…4,2.
Для повышения концентрации соединения ванадия в шламе процесс осаждения можно организовать в две стадии. На первой стадии производится обработка щелочью (NаОН) до рН=4,5-4,0, при котором происходит осаждение Fе(ОН)3 и основной массы ванадия, а на второй стадии процесс нейтрализации проводится при рН=8,5…10, при котором осаждаются остальные гидроокиси. Вторая стадия осуществляется известью. В этом случае ценность представляет шлам, полученный на первой стадии нейтрализации.
