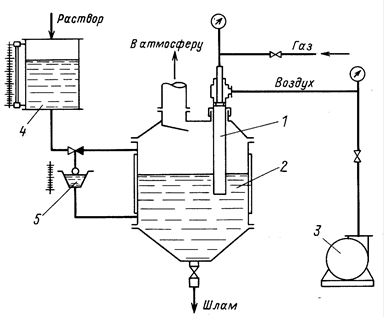

Рис. 4. Аппарат погружного горения для выпаривания сточных вод:

1 - погружная горелка; 2 - аппарат; 3 - вентилятор; 4 - бак; 5 - регулятор уровня

Для очистки сточных вод от нефтепродуктов применяются методы отстаивания, флотации и фильтрования.

Метод отстаивания основан на способности самопроизвольного разделения воды и нефтепродуктов. Частицы нефтепродуктов под действием сил поверхностного натяжения приобретают сферическую форму, и их размеры находятся в диапазоне от 2 до 3×102 мкм. Величина, обратная размеру частицы, называется степенью дисперсности. В основе процесса отстаивания лежит принцип выделения нефтепродуктов под действием разности плотностей воды и частиц масла. Содержание нефтепродуктов в стоках находится в широких пределах и составляет в среднем 100 мг/л.

Отстаивание нефтепродуктов производится в нефтеловушках (рис. 5). Вода подается в приемную камеру и, пройдя под перегородкой, попадает в отстойную камеру, где и происходит процесс разделения воды и нефтепродуктов. Очищенная вода, пройдя под второй перегородкой, выводится из нефтеловушки, а нефтепродукты образуют пленку на поверхности воды и удаляются специальным устройством. При выборе нефтеловушки необходимо принимать следующие допущения: скорость движения воды во всех точках поперечного сечения одинакова; поток воды имеет ламинарный характер; скорость всплывания частиц нефтепродуктов постоянна в течение всего времени прохождения потока.

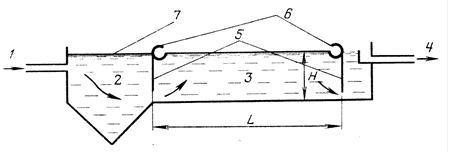

Рис. 5. Схема типовой нефтеловушки:

1-сточная вода; 2 - приемная камера; 3-отстойная зона: 4-очищенная вода; 5 - вертикальные полупогруженные перегородки; 6-нефтесборные трубы; 7-пленка всплывших нефтепродуктов

Значительное влияние на эффективность работы нефтеловушки оказывает температура воды. Увеличение температуры воды приводит к снижению ее вязкости, что способствует улучшению условий выделения частиц. Например, мазут при температуре воды ниже 30 С оседает в нефгеловушке, в интервале 30…40°С частицы мазута находятся во взвешенном состоянии и лишь свыше 40°С проявляется эффект всплытия частиц.

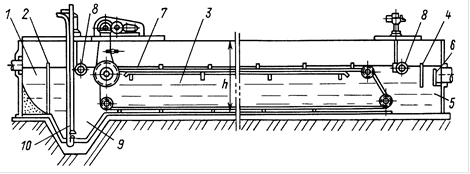

Рис. 6. Нефтеловушка Гипроспецпромстроя со скребковым механизмом:

1 - приемная камера; 2 - перегородка; 3 - отстойная зона; 4 - перегородка; 5 - выпускная камера; 6 - переливной лоток; 7 - скребок; 8 - поворотные щелевые трубы; 9 - приямок; 10 - гидроэлеватор

На рис. 6 представлена нефтеловушка Гидроспецпромстроя. Нефтепродукты, всплывающие на поверхность в отстойных камерах, сгоняют скребковым устройством к щелевым поворотным трубам, расположенным в начале и конце отстойных зон каждой секции, через которые они выводятся из нефтеловушки. При наличии тонущих примесей в сточной воде они выпадают на дно нефтеловушки, сгребаются тем же скребковым транспортером в приямок и при помощи данного клапана (или гидроэлеватора) выводятся из нефтеловушки. Нефтеловушки такого типа рассчитаны на производительность 15…220 кг/с по сточной воде.

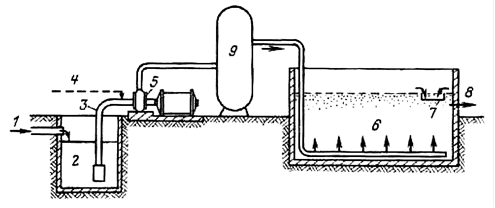

Рис. 5.7. Схема установки для напорной флотации:

1-вход воды; 2-приемный резервуар; 3-всасывающая труба; 4-воздухопровод; 5-насос; 6-флотационная камера; 7-пеносборник; 8-отвод очищенной воды; 9-напорная емкость

Флотационный метод очистки воды заключается в образовании комплексов частица нефтепродуктов - пузырек воздуха с последующим выделением этих комплексов из воды. Скорость всплывания таких комплексов в 102…103 раз превышает скорость всплывания частиц нефтепродуктов. По этой причине флотация гораздо эффективнее отстаивания.

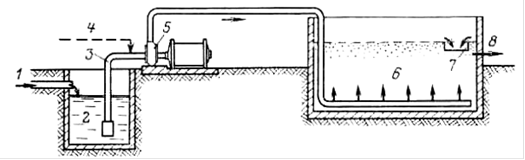

Рис. 8. Схема установки для безнапорной флотации:

1-вход воды; 2-приемный резервуар; 3-всасывающая труба; 4-воздухопровод; 5-насос; 6-флотационная камера; 7-пеносборник; 8-отвод очищенной воды

Различают напорную флотацию, при которой пузырьки воздуха выделяются из пересыщенного раствора его в воде, и безнапорную, которая осуществляется при помощи пузырьков воздуха, вводимых в воду специальными устройствами.

При напорной флотации (рис. 7) воздух растворяется в воде под избыточным давлением до 0,5 МПа, для чего в трубопровод перед насосом подается воздух, а затем водовоздушная смесь в течение 8-10 мин выдерживается в специальной напорной емкости, откуда и подается во флотатор, где происходят сброс давления, образование пузырьков воздуха и собственно флотационный процесс разделения воды и примеси. При снижении давления на входе воды во флотатор воздух, растворенный в воде, выделяется практически мгновенно, образуя пузырьки.

При безнапорной флотации (рис. 8) образование пузырьков происходит за счет механических (насосом, эжектором) или электрических сил и во флотатор вводится готовая дисперсная система пузырьки - вода. Оптимальные размеры пузырьков равны 15-30 мкм. Скорость всплывания пузырьков такого размера с захваченными частицами нефти составляет в среднем 0,9…10-3 м/с, что в 900 раз превышает скорость всплывания частицы нефти размером 1,5 мкм.
