20выделение из жидкости токсичных веществ второй группы с последующим обезвоживанием получающегося осадка; очистка от веществ третьей группы.

Продувочная вода осветлителей обрабатывается и повторно используется после осветления ее на шламоотвале, или в специальных отстойниках, или на фильтр-прессах, или барабанно-вакуумных фильтрах с возвратом воды во всех случаях в баки повторного использования промывочных вод механических фильтров. Шлам из отстойников периодического действия направляется на шламоотвал с использованием для этой цели нейтрализованных регенерационных вод ионитовых фильтров. Обезвоженный шлам, полученный на фильтр-прессе, необходимо вывозить в места захоронения, имеющие надежную защиту от попадания вредных веществ в окружающую среду.

Схема установки для обезвоживания шлама предочистки на одной из ТЭС представлена на рис1.

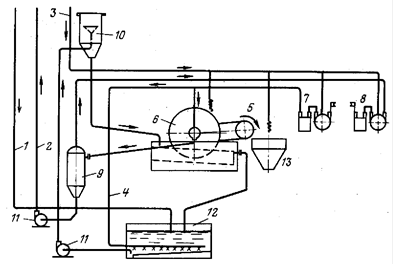

Рис. 1. Принципиальная схема установки для обезвоживания шлама продувки осветлителей:

- подвод шлама; 2 - осветленная вода на ВПУ; 3 - техническая вода; 4 - воздух;

- обезвоженный шлам; 6 - барабанно-вакуумный фильтр; 7 - воздуходувка; 8 - вакуум-насос; 9 - ресивер; 10 - бак постоянного уровня; 12 - насос; 12 - емкость; 13 - бункер для обезвоженного шлама

Продувочная вода из осветлителя направляется в сборную емкость. Для предупреждения осаждения шлама в этой емкости через продувочную воду барботируется воздух, затем вода перекачивается в бак постоянного уровня и поступает в вакуумный фильтр, в котором происходит отделение шлама. Обезвоженный шлам сбрасывается в бункер и затем направляется на шламоотвал. Вода после отделения шлама возвращается на водоподготовительную установку.

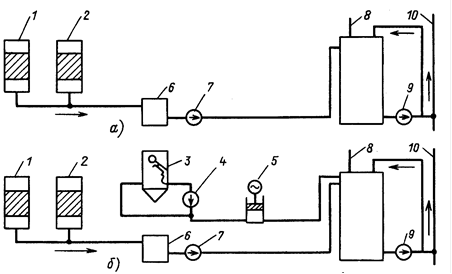

Рис. 2. Схемы самонейтрализации (а) и нейтрализации (б) известью сточных вод водоподготовительных установок:

-Н-катионитный фильтр; 2-анионитный фильтр; 3-известковая мешалка; 4-насос известковой мешалки; 5-насос-дозатор известкового молока; 6-приямок сбора регенерадионных вод; 7-перекачивающий насос; 8-бак-нейтрализатор; 9-насос перекачивания и сброса; 10-охлаждающая вода после конденсаторов турбин или водоисточник

Продувка осветлителей может направляться также в систему ГЗУ или на нейтрализацию кислых стоков (при рН>9).

Вода от промывки механических фильтров при наличии предочистки направляется либо в линию исходной воды (при коагуляции), либо в нижнюю часть каждого осветлителя (при известковании). Для обеспечения постоянного расхода эта вода предварительно собирается в бак регенерации промывочных вод механических фильтров.

При отсутствии предочистки вода от промывки механических фильтров может либо обрабатываться отстаиванием в специальном отстойнике с возвратом осветленной воды в линию исходной воды и удалением отстоявшегося шлама на шламоотвал, либо использоваться в системе ГЗУ, либо направляться в систему сбора регенерационных вод ионитовых фильтров.

Сточные воды ионообменной части водоподготовительной установки, если не считать некоторого количества грубодиперсных примесей, поступающих при взрыхлении фильтров, представляют собой истинные растворы солей. В зависимости от местных условий эти воды направляются: в водоемы с соблюдением санитарно-гигиенических и рыбохозяйственных требований; в системы гидрозолоудаления; в пруды-испарители при благоприятных климатических условиях; на выпарные установки; в подземные водоносные горизонты.
