Простейшим типом мокрого золоуловителя является центробежный скруббер (рис.9, а). Главным отличием его от сухого инерционного золоуловителя является наличие на внутренней стенке стекающей пленки воды. Отсепарированная за счет центробежных сил зола лучше отводится из скруббера в бункер, при этом уменьшается вторичный захват зольных частиц со стенки газовым потоком. Характер зависимостей описывается такими же теоретическими формулами, как и для сухих инерционных золоуловителей.

Золоуловитель тина МП-ВТИ (мокропрутковый конструкции Всесоюзного теплотехнического института им. Ф. Э. Дзержинского) во входном патрубке 1 (рис.9, а) имеет шахматный пучок горизонтальных прутков диаметром 20 мм. Прутковые решетки орошаются водой, распыливаемой механическими форсунками, установленными но ходу очищаемых газов перед решетками. Улавливание золы в аппарате МП-ВТИ проходит две ступени: на орошаемых решетках за счет осаждения частиц золы и на внутренней орошаемой поверхности скруббера. Эффективность золоулавливания составляет 88 .90%.

Недостатками золоуловителей МП-ВТИ кроме низкой эффективности золоулавливания являются следующие:

1 возникновение отложений золы в прутковых пучках, что приводит к увеличению аэродинамического сопротивления и снижению нагрузки котла;

2 повышенный расход воды для обеспечения нормального функционирования золоуловителя.

Уральским отделением Союзтехэнерго совместно с ВТИ разработаны и внедрены на многих электростанциях более эффективные мокрые золоуловители с коагуляторами Вентури (рис.9, б). Основными достоинствами этих аппаратов являются стабильная степень очистки газов от золы, составляющая 94 .96% при умеренном аэродинамическом сопротивлении (1100 -1300 Па), относительно небольшие капитальные и эксплуатационные затраты, а также возможность работы на оборотной воде. Попытки осуществить питание аппаратов типа МП-ВТИ оборотной осветленной водой с золоотвала, чтобы избежать ее сброса в водоемы общего пользования, приводили к образованию в прутковых пучках трудноудаляемых минеральных отложений, серьезно нарушающих работу золоуловителя. При этом наблюдалось:

3 падение степени очистки газов;

4 возрастание аэродинамического сопротивления;

5 появление интенсивного брызгоуноса.

Коагуляторы Вентури могут устанавливаться как вертикально, так и горизонтально с небольшим уклоном.

Принцип работы мокрого золоуловителя с коагулятором Вентури заключается в следующем, рис.9, б. В конфузор 3 коагулятора через форсунки подается орошающая вода, которая дополнительно диспергируется (распыляется) скоростным газовым потоком на мелкие капли. Летучая зола при прохождении с дымовыми газами через коагулятор частично осаждается на каплях и на его орошаемых стенках. Далее капли и неуловленные частицы золы поступают в корпус аппарата - центробежный скруббер, где дымовые газы освобождаются от капель и дополнительно очищаются от золы, после чего дымососом выбрасываются в атмосферу. Гидрозоловая пульпа сбрасывается через гидрозатвор в канал системы гидрозолоудаления (ГЗУ).

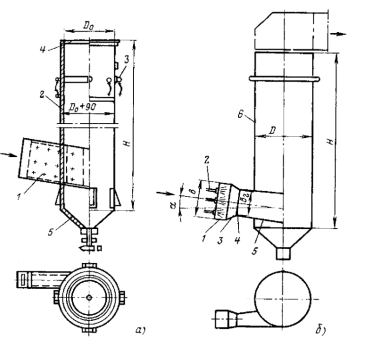

Рис.9. Мокрые золоуловители:

а - центробежный скруббер; 1 - входной патрубок запыленного газа; 2 - корпус золоуловителя; 3 - оросительные сопла; 4 - выход очищенного газа; 5 - бункер; б - золоуловитель с коагулятором Вентури; 1 - входной патрубок запыленного газа; 2 - подача воды через оросительные сопла; 3, 4, 5 - конфузор, горловина и диффузор коагулятора Вентури; 6 - скруббер-каплеуловитель

В конфузоре пылегазовый поток разгоняется от 4 .7 до 50 .70 м/с. Дополнительное дробление капель воды осуществляется в горловине 4. В диффузоре 5 происходит столкновение частиц золы с каплями воды (кинематическая коагуляция) и снижение скорости пылегазового потока, который, в свою очередь, тангенциально вводится в скруббер.

Размер капель тем меньше, чем больше скорость газа в горловине. Средний диаметр капель dК, м, можно определить

,

где ur - скорость газа в горловине, м/с.

Захват частиц золы каплями может происходить по двум причинам:

1 быстро несущиеся со скоростью газов частицы золы попадают в капли, которые еще не успели разогнаться потоком газа. Тогда они попадают в каплю за счет разности скоростей (ur- uК), где uК - скорость движения капли;

2 за счет турбулентных пульсаций частиц золы, которые попадают в практически мало пульсирующие капли.

Если принять за основу коагуляции второй механизм, то параметр золоулавливания для трубы Вентури определяется из выражения

,

где eТ - степень турбулентных пульсаций, определяемая как отношение скорости дрейфа к скорости газа в горловине;
